ОСОБЕННОСТИ БЛОКА УПРАВЛЕНИЯ SCD3.0
Наиболее значимые особенности блока управления датчиков протечки:
Простота программирования - программирование блока осуществляется с помощью двух кнопок.
Автодиагностика подключения датчиков протечки SWF4.1 - после подключения датчиков затопления, нажатием кнопки блок автоматически просканирует наличие подключенных датчиков. В случае неправильного подключения благодаря этому режиму легко будет обнаружить неправильное соединение.

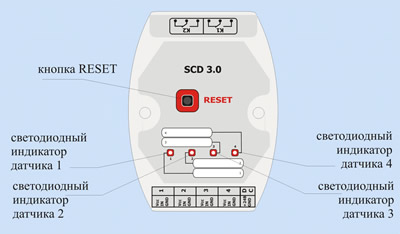

Индикация наличия датчиков протечки - контроллер показывает подключенные датчики, индицирует обрыв соединения с датчиком, затопление датчика, принудительное блокирование клапана .
Индикация срабатывания - при затоплении датчика светодиодный индикатор и звуковой сигнал сигнализируют, какой именно датчик сработал, что облегчает поиск места затопления.
Автоматическое отключение питания на датчике после срабатывания датчика исключает возможность электролиза датчиков в водной среде, тем самым, продлевая срок службы датчиков.
Ручная блокировка всех исполнительных устройств одной кнопкой обеспечивает удобство при необходимости срочного перекрытия воды для проведения ремонтных работ или при длительном отъезде.
Установка времени задержки между срабатыванием датчика и включением нагрузки - контроллер протечек позволяет установить девять временных интервалов между затоплением датчика и включением исполнительного устройства, что уменьшает вероятность ложных срабатываний. С помощью джамперов SA1, SA2, SA3 можно установить время задержки включения нагрузки относительно сработки датчика. Время устанавливается в следующей комбинации:
режим |
SA3 |
SA2 |
SA1 |
время |
1 |
0 |
0 |
0 |
2 секунды |
2 |
0 |
0 |
1 |
5 секунд |
3 |
0 |
1 |
0 |
10 секунд |
4 |
0 |
1 |
1 |
20 секунд |
5 |
1 |
0 |
0 |
30 секунд |
6 |
1 |
0 |
1 |
40 секунд |
7 |
1 |
1 |
0 |
50 секунд |
8 |
1 |
1 |
1 |
1 минута |
Два силовых выхода с контактами на размыкание и замыкание - позволяет использовать исполнительное устройство как на включение, так и на выключение.
|
