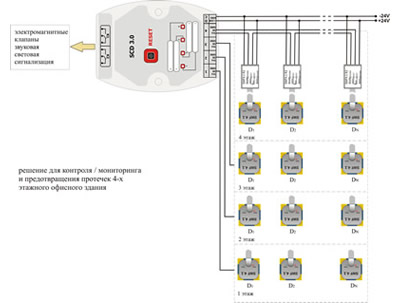

Данное подключение обеспечивает контроль за протечками и предотвращение аварии путем перекрытия водопровода для 4-х этажного офисного здания. На каждом этаже расположено необходимое число датчиков протечки SWF4.1-R2, соединенных последовательно. Сенсоры подключены к единому блоку управления SCD3.0, с помощью которого осуществляется визуальный контроль за состоянием датчиков, ручная блокировка водопровода, в случае наступления аварийной ситуации блок сигнализирует состояние датчиков на данном этаже световой индикацией и звуковым сигналом. Для повышения надежности системы в блоке предусмотрено включение задержки между сработкой датчика и включением реле (см. особенности блока).
В зависимости от специфики проектов выходные реле блока используются для управления различными нагрузками, которыми могут быть: оповещатель громкой связи, индикация на пульте диспетчера, электроклапаны для перекрытия воды и другие устройства с суммарной мощностью, не превышающей 1,5кВт.
Для контроля протечек подвальных помещений, воздуховодов, приборных шкафов и п. рекомендуется использовать кабельный датчики протечки типа SWF5.1, либо модуль LDM5.0 и сенсорный кабель SC.
ВНИМАНИЕ! ДАТЧИКИ SWF-R2 ПРЕДНАЗНАЧЕНЫ ДЛЯ ЗАЩИТЫ ОТ ПРОТЕЧЕК ИНТЕРЬЕРОВ, ДЛЯ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ МОДУЛИ LDM5.0, LDM200 ИЛИ SWF5.1M, SWF200 СОВМЕСТНО С ТОЧЕЧНЫМИ ДАТЧИКАМИ PSM, PSF и.или СЕНСОНЫМИ КАБЕЛЯМИ SC |
